對(duì)錦淪66簾子布浸膠熱處理加工工藝的分析
發(fā)布時(shí)間:2020-03-18

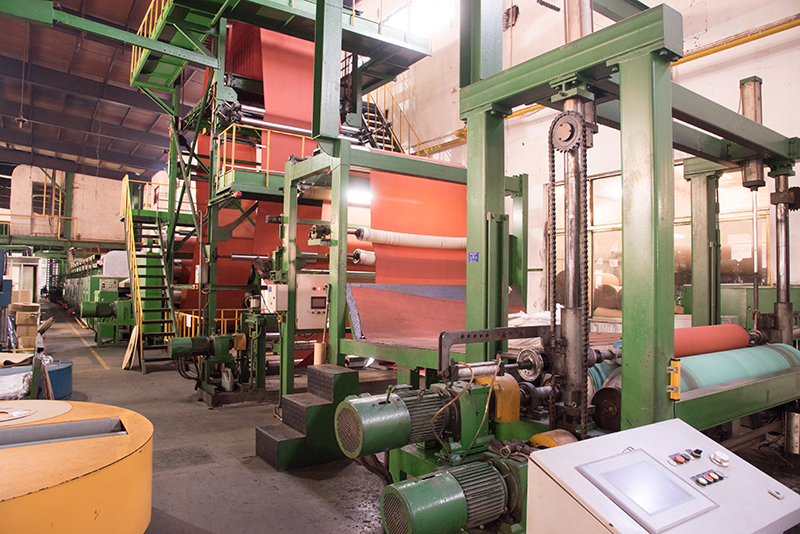

錦綸66纖維館點(diǎn)比錦綸6濕熱時(shí)高12t:,干熱時(shí)高3(rC,熱收縮率比錦綸6低,熱穩(wěn)定性好,用錦綸66簾子布作骨架材料制成的輪胎尺寸穩(wěn)定性好,汽車(chē)行駛安全性好。而浸膠熱處理加工過(guò)程具有固化簾子線的效果,使簾線的粘合力得以發(fā)揮,簾線的強(qiáng)力得到保持甚至提高,塑性變形得到改善,熱收縮得以控制在一定范圍內(nèi)。
(1)對(duì)附膠量的分析
錦綸簾子布的附膠量對(duì)粘合力有一定的影響,Dietzick經(jīng)過(guò)充分試驗(yàn)認(rèn)為,RFL的附著量超過(guò)5%,粘合力達(dá)到飽和狀態(tài),盡管超過(guò)5%以后初期粘合力仍有少量增加,但由于粘結(jié)劑進(jìn)一步滲透到簾線內(nèi)部,外部RFL層變厚,只會(huì)使簾線變硬,降低動(dòng)力學(xué)粘合力。附膠量受到浸膠液RFL濃度和粘度、浸膠張力、浸膠時(shí)間、浸膠擠壓壓力、吸膠等因素影響。通過(guò)調(diào)整上面各種影響因素,使附膠量控制在3. 7~6. 2之間,以達(dá)到非常好的粘合力。錦纟倉(cāng)66就是經(jīng)過(guò)這樣的調(diào)整,將附膠量定在5±0. 8%標(biāo)準(zhǔn),以便達(dá)到粘結(jié)的需要。
(2)對(duì)熱處理過(guò)程中溫度的分析
對(duì)干燥區(qū)溫度的選擇是很非常重要的。如果爐內(nèi)溫度過(guò)高,會(huì)使附在錦論簾線上的浸膠液在干燥過(guò)程中表面迅速形成膠液皮膜,內(nèi)部水分揮發(fā)不出來(lái),很容易形成氣泡,之后當(dāng)布面經(jīng)過(guò)羅拉時(shí),氣泡就會(huì)被擠破,出現(xiàn)所謂火泡的現(xiàn)象,皮膜內(nèi)部未干燥膠液粘附在羅拉表面形成膠皮,進(jìn)而影響到布面的平整,在簾子布張力作用下膠皮易被帶到布面上,嚴(yán)重影響簾子布的質(zhì)量。如果膠皮留在爐內(nèi),隨著爐內(nèi)長(zhǎng)時(shí)間加熱千燥,很容易引起火災(zāi)。如果爐內(nèi)溫度過(guò)低,簾線干燥不充分,膠液很容易粘在爐內(nèi)和羅拉上造成同溫度過(guò)高一樣的后果。錦綸簾布在干燥區(qū)干燥不好,就進(jìn)入拉仲區(qū)在高溫狀態(tài)下,這樣對(duì)粘合力和強(qiáng)力都不利。因此錦綸66簾子布干燥區(qū)最適宜溫度應(yīng)選擇在130~150℃。
拉伸區(qū)、定型區(qū)的爐內(nèi)溫度是由錦淪66纖維的特性和保持簾線的粘合力選定的。在225~235℃之間非常有利于簾子布的拉伸定型,同時(shí)也能使錦論簾線在爐內(nèi)停留時(shí)間內(nèi)達(dá)到非常好的粘合效果。
掃一掃查看更多
